Hidrolik Ankraj Yük Hücreleri

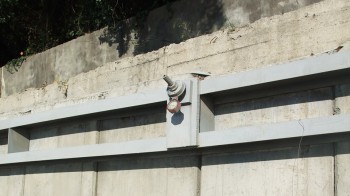

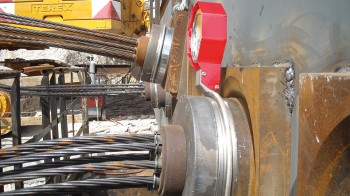

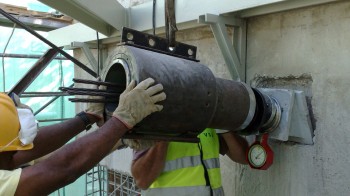

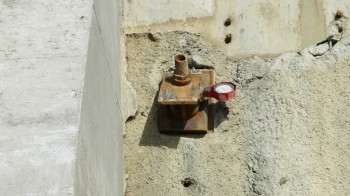

Hidrolik ankraj yük hücreleri, ankrajlar, kaya bulonları ve istinat duvarlarındaki yükleri izlemek için kullanılır.

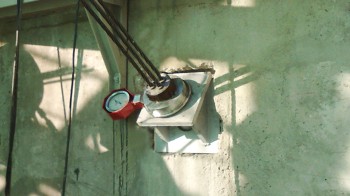

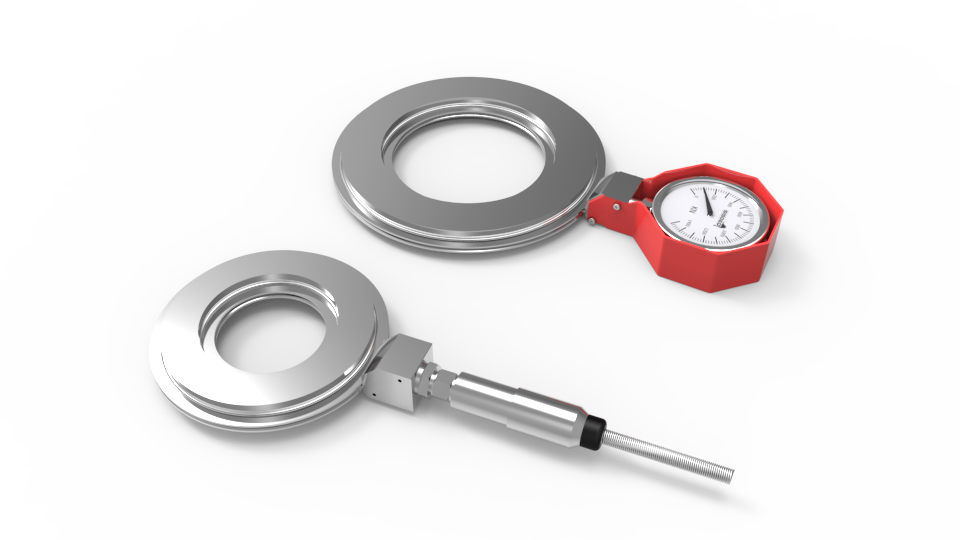

Çevreleri etrafında birbirine kaynaklanmış iki halka şeklinde paslanmaz çelik levhadan oluşurlar. Plakalar arasındaki dairesel boşluk, havası alınmış yağ ile vakum altında doldurulur. Yük, hücre gövdesine bağlı bir Bourdon manometresi ile doğrudan ölçülür.

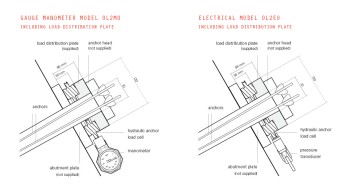

Manometre, KN'de doğrudan okumalara izin vermek için laboratuvarda kalibre edilmiştir. Uzaktan okumalar için basınç dönüştürücü ile donatılmış elektrikli modeller de mevcuttur. Yükün hücrenin yükleme yüzeyine eşit olarak uygulanmasını sağlamak için çok sert bir dağıtım plakası sağlanır.
